YEN膜盒耐震压力表
YEN膜盒耐震压力表
产品详情

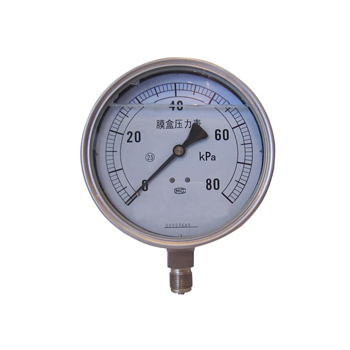

YEN膜盒耐震压力表

广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上

产品优势:

测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压且需要抗震的场合

合作客户:

        YEN-100/150(B)膜盒耐震压力表是在膜盒压力表的基础上表壳内充硅油。采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压且需要抗震的场合,广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

       膜盒耐震压力表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表盘上指示出来,且表内充油,达到耐震的效果。


一、结构与测量原理:

膜盒耐震压力表由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表盘上指示出来,且表内充油,达到耐震的效果。


二、技术指标:

1.测量范围与精确度:

型号

量程范围(KPa)

精度等级

正压

负压

正负压

YEN-100
  YEN-100B
  YEN-150
  YEN-150B

0~1.6

-1.6~0

-0.8~0.8

2.5

0~2.5

-2.5-0

-1.2~1.2

0~4

-4~0

-2~+2

0~6

-6~0

-3~+3

0~10

-10~0

-5~+5

0~16

-16~0

-8~+8

0~25

-25~0

-12~+12

0~40

-40~0

-20~+20

YEN-100/150膜盒耐震压力表
  YEN-100/150B不锈钢膜盒耐震压力表


2.导(测)压系统及外壳等主要零件的材质:

零件名称

材料编号

接头

1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢

膜盒

1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢

齿轮传动机构

1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢

表壳,罩壳

1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢


三、 压力表选型表:

Y

压力表

仪表类型
(可复选)

E

膜盒

N

耐震

X

电接点

表盘直径

60

直径ф60mm

100

直径ф100mm

150

直径ф150mm

仪表材质

普通型

B

全不锈钢

隔离器选择
(隔膜压力表)

ML

螺纹式

MF

敞开法兰式

MG

工字法兰式

GL

角形法兰式

RL

软管连接式

MC

卡盘连接卫生型

附加选项
(连接器选择)

YL

硬管连接器

RL

软管连接器

GL

角形连接器

SR

散热器

ZN

阻尼器
