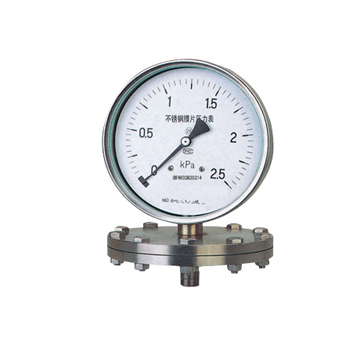

YPF膜片压力表
广泛应用于石油、化工、纺织、食品、制药、造纸等行业
产品优势：
YPF-100/150膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。
YPF-100/150膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。
一、结构原理：
膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，
二、主要技术指示：
1.精确度等级：2.5；
2.使用环境温度：-40～+70℃；相对湿度不大于90%；
3.温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃;
4.工作位置：垂直安装;
5.外壳防护等级：IP64;
6.标度范围、外形尺寸及重量:
型 号 | 量程范围 | 承压部寸
(D1) | 表壳外径
(D) | 重量
(kg) |
|
YPF-100A | 0～0.6、0～0.1、0～0.16、0～0.25、0～0.4、
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0、
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5、
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa | φ85 | φ100 | 1.6 |
|
YPF-100B
YPF-100B-F |
|
φ115 |
|
YPF-150A | φ85 | φ150 | 1.8 |
|
YPF-150B
YPF -150B-F |
|
φ115 |
|
YPF-100B
YPF-100B-F | 0～1.6、0～.5、0～4、0～6、0～10、0～16、0～25、
0～40、-1.6～0、-2.5～0、-4～0、-6～0、-10～0、
-16～0、-25～0、-40～0、-0.8～0.8、-1.2～1.2、
-2～2、-3～3、-5～5、-8～8、-12～12、-20～20kPa | φ160 | φ100 | 2.9 |
|
YPF-150B
YPF-150B-F | φ160 | φ150 | 3.2 |
|
注：0～40、-40～0、±20KPa规格承压部尺寸D1为φ85。
7.膜片压力表导压系统及外壳等主要零件的材质：
型 号 | 名 称 | 导压系统 | 表壳材料 |
膜片 | 法兰接头 | 密封垫圈 |
YPF-100A
YPF-150A | 膜片压力表 | Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa) | 1Cr18Ni9 | 丁腈橡胶
聚四氟乙烯 | 铸铝
1Cr18Ni9 |
YPF-100B
YPF-150B | 不锈钢膜片压力表 |
YPF-100B-F
YPF-150B-F | 法兰不锈钢膜片压力表 |
由固定于齿轮上的指针逐将被测值在度盘上指示出来。
