UZXK阻旋式料位开关

UZXK阻旋式料位开关
产品详情

UZXK阻旋式料位开关

广泛应用于石油、化工、纺织、食品、制药、造纸等行业

产品优势:

全新的结构设计,耐锈蚀、防潮、防尘;

机械过载保护装置;

不同比重检测叶片;

高温型可在≤300℃的物料环境下使用。

用途:上、下限测量

叶片转速:5~6转/分

介质密度:≥0.3g/cm3(较大叶片)

       UZXK阻旋式料位开关是采用微电机经减速后,带动检测叶片以5-6转/分的转速旋转的。当被测物料的料位上升使叶片的转动受到阻碍时,检测机构便围绕主轴产生旋转位移。此位移使其中一个微动开关动作发出有料信号,随后另一个微动开关动作,切断电机电源使其停转。只要料位不变此种状态便将一直保持下去。当料位下降检测叶片失去阻挡时,检测机构便依靠弹簧拉力恢复原态。阻旋式料位开关首先一个微动开关动作接通电机电源,使其旋转,随后另一个微动开关动作发出无料信号,只要没有物料阻挡检测叶片的转动,此种状态也将一直保持下去。


        UZXK系列阻旋式全密封料位控制器采用摆动式传动系统。电机底座通过弹簧拉住,当系统没有受阻时,电机转动,带动检测叶片,检测物料。检测板受阻时,使主轴受阻而静止,电机继续运行,使电机底座拉动弹簧,压下微动开关,发出有料信号,同时切断电机电源,电机停止工作。当物位下降时检板阻力消失,系统在弹簧的拉力下复位,微动开关恢复原始状态,使电机转动,同时发出无料信号。


一、阻旋式料位开关产品应用:

1.冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域料位的报警和控制;

2.高尘、防爆等特殊环境。


二、阻旋式料位开关产品特性:

1.全新的结构设计,耐锈蚀、防潮、防尘;

2.机械过载保护装置;

3.不同比重检测叶片;

4.高温型可在≤300℃的物料环境下使用。


三、阻旋式料位开关技术参数:

1.用   途:上、下限测量;

2.叶片转速:5~6转/分;

3.介质密度:≥0.3g/cm3(较大叶片);

4.环境温度:(-30~80)℃;

5.供电电源:AC24V、110V、220V、50/60Hz; DC24V;

6.输   出:开关信号;

7.接线口:M18x1.5 M20x1.5(防爆);

8.接点容量:(AC)220V3A;

9.耗电功率:<5W。

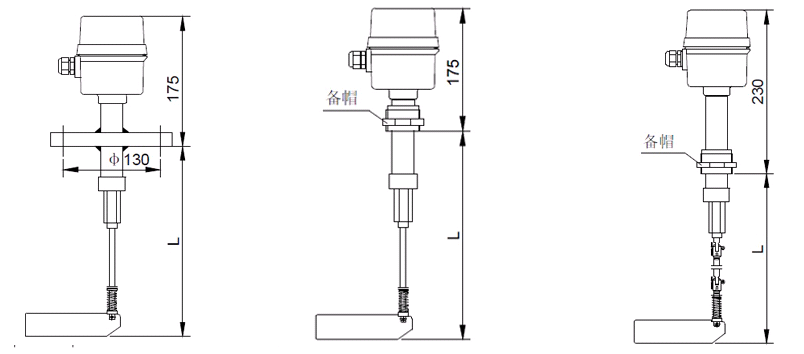

四、产品外形尺寸图:

1.旋转叶片式:

尺寸

外形

型号

UZXK-1

UZXK-2

UZXK-Y-2

UZXK-3

UZXK-R


2.摆动叶片式:

尺寸

外形

型号

JP-UZXK-M-1

JP-UZXK-M-2

JP-UZXK-M-R


五、阻旋式料位开关产品选型:

UZXK

阻旋式料位开关

叶片形式

旋转叶片式

M

摆动叶片式

安装方式

1

法兰式

2

螺纹式

安装方式

常温型

R

高温型

检测杆长度

口口mm

供电方式

D

DC 24V

A

AC 220V

其它要求

B

防腐型防爆(Ex B
