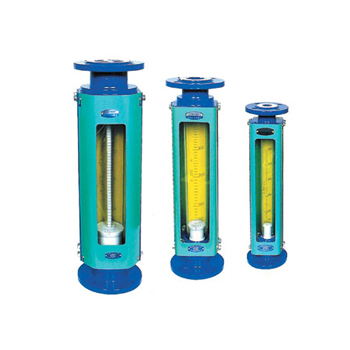

LZB玻璃转子流量计
广泛应用于石油、化工、纺织、食品、制药、造纸等行业
产品优势：
LZB/F、LZJ/F系列耐腐玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量
LZB/LZJ系列玻璃转子流量计是一种变面积式流量计，它主要又一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成。因为流经流量计的流量与浮子上升高度（亦即流量计的流量面积）之间存在一定的函数关系，浮子的高度位置可作为流量量度示值。适合测量单相非脉动流体（液体或气体）的流量。玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体(液体或气体)的流量。
LZB/F、LZJ/F系列耐腐玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。
一、玻璃转子流量计技术参数：
1.通径：DN2～100mm；
2.测量范围：水 (20℃)：1L/h～100m3/h、气 (101325Pa，20℃)：16L/h～3000m3/h；
3.量程比：10∶1
4.精度等级：1.5级，2.5级，4级，
5.公称压力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；
6.工作温度：≤120℃
7.连接方式：软管、金属管、法兰(GB/T9119-2000)
8.材质说明：
（1）全不锈钢型
法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti),型号为LZB-( )B。
接液材质如需选用316，则型号为LZB-( )Bo，需定做。
如需不锈钢内衬PTFE，则型号为LZB-( )BF(或BoF),需定做。
（2）全四氟型
基座、浮子、针阀采用聚四氟乙烯（PTTFE)。支承板、螺丝等采用不锈钢

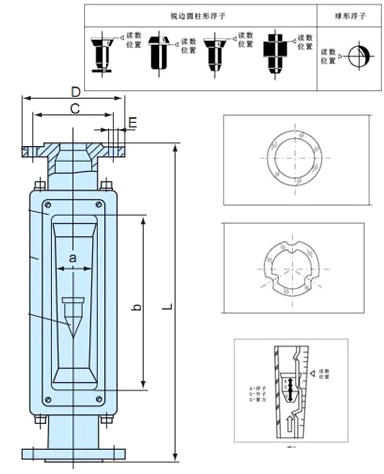

二、玻璃转子流量计外形尺寸图：
通径
（DN） | L
（mm） | C
（Φ） | D
（Φ） |
|
4 |
|
|
|
6 |
|
|
|
10 |
|
|
|
15 | 470 | 65 | 95 |
25 | 470 | 85 | 115 |
40 | 570 | 110 | 145 |
50 | 570 | 125 | 160 |
80 | 660 | 145 | 180 |
100 | 660 | 160 | 200 |
三、玻璃转子流量计流量范围表：
|
口径
（mm） | 测量范围 | 椎管长度
（mm） |
水
20℃ | 空气
20℃，10132SPa |
DN4 | 1～10L/h、1.6～16L/h、2.5～25L/h | 16～160L/h、25～250L/h、40～400L/h | 160 |
DN6 | 2.5～25L/h、4～40L/h、6～60L/h | 40～400L/h、60～600L/h、100～1000L/h |
DN10 | 6～60L/h、10～100L/h、
16～160L/h | 100～1000L/h、160～1600L/h、
250～2500L/h |
DN15 | 16～160L/h、25～250L/h、40～400L/h | 0.25～2.5m³/h、0.4～4m³/h、0.6～6m³/h | 350 |
DN25 | 40～400L/h、60～600L/h、100～1000L/h | 1～10)m³/h、1.6～16m³/h、2.5～25m³/h |
DN40 | 160～1600L/h、250～2500L/h | 4～40m³/h、6～60m³/h | 430 |
DN50 | 0.4～4m³/h、0.6～6m³/h | 10～100m³/h、16～160m³/h | 450 |
DN80 | 1～10m³/h、1.6、16m³/h | 50～250m³/h、80～400)m³/h | 500 |
DN100 | 5～25m³/h、8～40m³/h | 120～600m³/h、200～1000m³/h |
|
|
|
|
|
|
|
|
